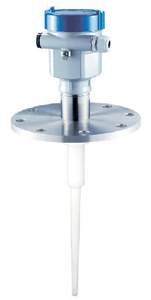

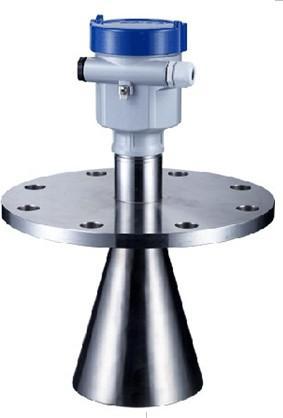

雷達物位計

LKD800雷達物位計采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常，波束能量低，可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用于粉塵、溫度、壓力變化大，有惰性氣體及蒸汽存在的場合。雷達物位計對人體及環境均無傷害，還具有不受介質比重的影響，不受介電常數變化的影響，不需要現場校調等優點，不論是對工業需要，還是對顧客經濟實惠的考慮，都是不錯的選擇。

雷達物位計的工作原理：
微波物位計工作方式類似雷達：向被測目標發射微波，由目標反射的回波返回發射器被接收，與發射波進行比較，確定目標存在并計算出發射器到目標的距離。調頻連續波雷達物位計在測量過程中應用了按照線性變化的高頻信號，雷達物位計的信號從天線發出，在被測量平面反射，回波被天線接收。雷達物位計信號的發出與回波接收的頻率差被用于進一步的信號處理，頻率差對應于測量距離。一個大的頻率差應對于一個較大的測量距離。通過FFT頻率差被轉化為頻譜差，進而換算出測量距離。物位與測量距離的差別取決于空罐的高度。
發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
即使工況比較復雜的情況下，存在虛假回波，用微處理技術和調試軟件也可以準確的分析出物位的回波。輸入天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：

LKD800雷達物位計的選型要點：
雷達物位計正確選型才能保證雷達物位計更好的使用。選用什么種類的雷達物位計應根據被測流體介質的物理性質和化學性質來決定?使雷達物位計的通徑、流量范圍、襯里材料、電極材料和輸出電流等?都能適應被測流體的性質和流量測量的要求。
1、精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式雷達物位計。
2、可測量的介質
測量介質流速、儀表量程與口徑 測量一般的介質時，雷達物位計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。

雷達物位計的技術特點：
 環境溫度：-20-60℃
 供電電源：AC 220V±10% 50Hz
 測量精度：0.5% 功 耗：≤3W
 模擬輸出：4-20mA， 負載能力≤550Ω
 繼電器輸出：4 組繼電器轉換接點（AC 220V 2A）
安裝方式：盤裝開孔152 (寬) ×76 (高) 壁掛尺寸210(寬) × 280 (長) ×110(厚)
探極部分
介質溫度：-40-240℃
傳輸距離：傳感器和儀表之間的信號傳輸距離小于1.2km
探極種類：棒式、纜式、同軸式、重型纜式
安裝尺寸：G1.5 管螺紋
倉內壓力：小于4MPa

LKD800系列雷達液位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
