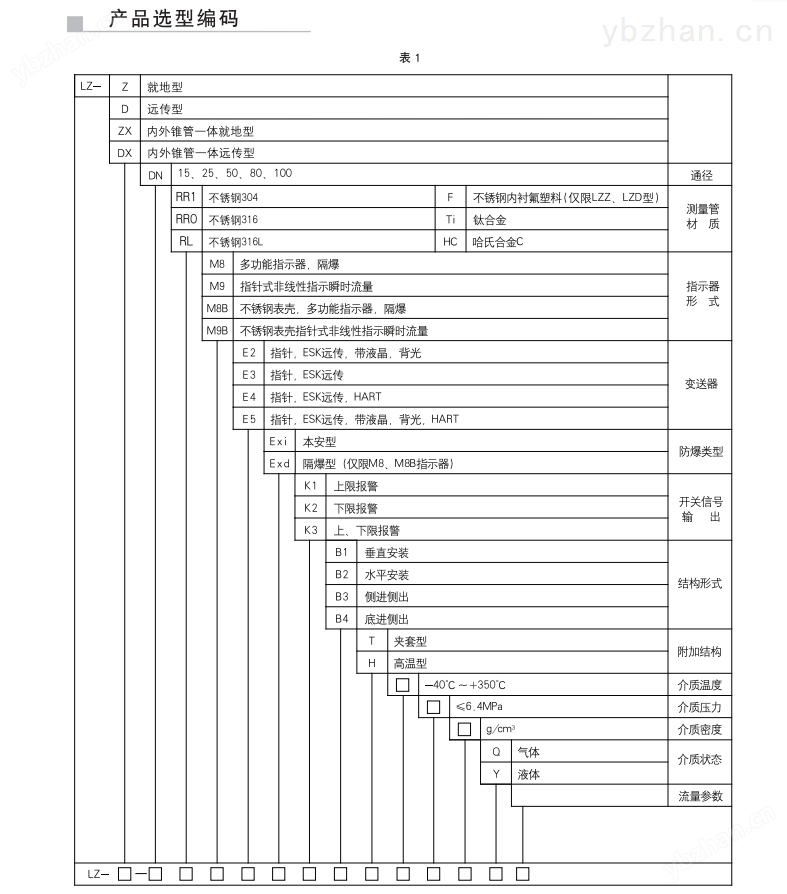

LZZX/LZDX系列金屬管浮子流量計選型

LZDX-100/RR1/M9/E2/Exi/B1/Q LZZX-100/RR1/M9/E2/Exi/B1/Q

標準型LZ系列金屬管浮子流量計由一個測量管和一個就地指示器組成。 就地指示器還可以選擇安裝附加的電氣部件，適用于液體和氣體的測量。
    本流量計采用變面積式測量原理，測量部件由一個錐形測量管和浮子 組成，浮子能在錐形測量管中自由的上下移動，改變管道中的流通面積， 隨著流量大小的變化,浮子在測量管中的垂直位置也發(fā)生相應的變化，通鋼管過磁傳遞系統將浮子的位置傳遞到指示器的刻度盤上，指示流量值的大小。在M6、M8、M9指示器中，隨動磁鐵的轉動被直接傳送到刻度盤上； 在M7指示器中，隨動磁鐵的轉動通過一個凸輪板使指針線性的指示流量值 的大小。

M9指示器

1. 在指示器中采用一對耦合磁鋼完成流量指示和電信號轉換。

2. 采用型的ESK型信號變送器，可兼有HART協議通訊功能。

3. 可在就地流量指示型儀表內選擇安裝：

  （1） 帶4-20mA非線性輸出并無滯后的ESK型信號變送器；

  （2） 上、下限報警開關。

M8指示器

M8指示器的殼體為金屬殼體，內置CPD型智能線路板，本安防爆結構設計，防爆標志iaⅡCT5，改指示器既有單獨的機械指針指示瞬時流量，還有物位液晶數字顯示瞬時流量及八位數字顯示累計流量，并配有按鍵操作、人機交互界面，還可輸出4-20mA電流信號，上、下限報警等多種信號。

    M8指示器的上、下限式與M9指示器不同，改指示器報警采用電器輸出方式，采用鍵盤操作方式，方便靈活，準確可靠，并且有掉電保護功能，還具有邏輯功能，開/閉點即上/下限不用跳線即可在軟件中設定報警輸出，可通過中間繼電器或安全柵直接與PLC連接。

    M8指示器具有設定功能，數據備份、數據恢復及掉電保護功能，另外在不是二線制供電方式下，還可選液晶背光顯示功能。

    M8指示器還可實現電池供電，它采用一節(jié)高能鋰電池3.6V  7.5AH供電方式，可連續(xù)工作三年以上，在液晶顯示屏右下角有一電量顯示條，可提醒用戶及時更換電池，另外電池在-10℃~+45℃范圍內效率zui高，放電穩(wěn)定，工作時間延長
