插入式多喉徑流量計結構形式及安裝方式

插入式多喉徑流量計特點
    1、采用多點測量，可以真實反映管道流場狀況使測量結果精度很高。
    2、而采用整體式的結構又使其在大管徑的測量上運輸、安裝方便。
    3、多點測量，可很好解決超大、異型管道的流量測量問題。
    4、差壓值大，可解決大管徑、低流速的流量測量難題。
    5、流阻小，功耗低。
    6、系統壓差值大,穩定性好,幾乎不用維護和保養。
    7、使用范圍寬,可根據使用條件和用戶要求設計制造,便于安裝 。
    8、因其獨特的結構，長期使用不易發生堵塞現象。
    9、精度高，量程比可達1:10，連同裝置在內的直管段總長僅為風管當量直徑的1.5D。
    10、要求前直管段為0.5～1.5D，無需后直管段。
插入式多喉徑流量計主要技術參數
    1、測量介質： 空氣、煤氣、煙氣、鍋爐一、二次風等各種介質；
    2、管道： 圓管﹑矩形管；
    3、管道適用范圍： Dn=100～15000mm B×H=300×300～9000×9000mm；
    4、基本誤差限：　 ±1.0%；
    5、公稱壓力： Pn≤16MPa；
    6、流體溫度： t≤650℃；
    7、精度等級：1級1.5級 2.5級
插入式多喉徑流量計結構形式及安裝方式
   EM-CS是有多個流量傳感器按一定方法排列組合而成。插入式多喉徑流量計根據安裝形式有插入式、整體式。在配置上分為基本配置和一體化配置。從結構布置上分為：單點單個測量，單點雙重測量，多點多重測量。

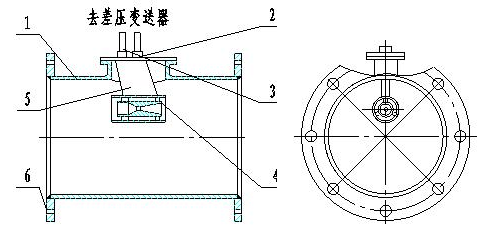

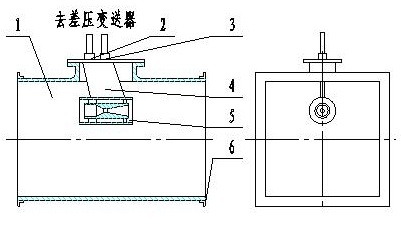

    結構如圖所示

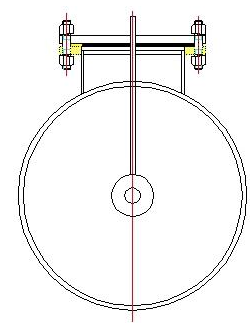

    1． 單個測點安裝結構簡圖（當管道尺寸小于300mm選用）
