渦輪流量計的工作原理什么?相信許多人對此不是很了解，渦輪流量計能夠非常***的測量液體的流量廣泛使用于石油、自來水、醫藥等行業，下面小編就簡單的介紹下渦輪流量計的工作原理。

渦輪流量計工作原理：

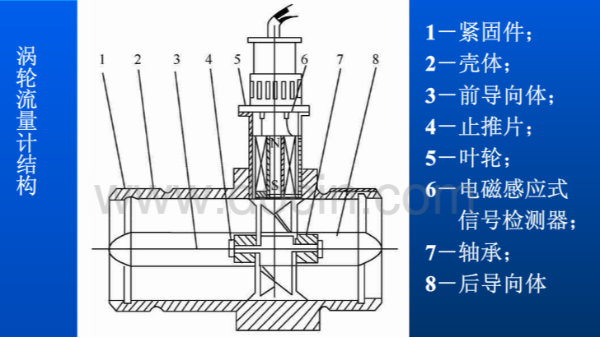

渦輪流量計是一種速度式流量計。如下圖所示，在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉.在一定的流量范圍內，對一定的流體介質粘度，渦輪的旋轉角速度與流體流速成正比.由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。

渦輪的轉速通過裝在機殼外的傳感線圈來檢測.當渦輪葉片切割由殼體內***磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化.傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
