多點溫度巡檢儀在使用中常見問題解決 15305232668
顧名思義就是可以檢測到溫度從而產生判斷的儀器，適用于測量顯示及控制于一體，將多臺不同儀表的功能匯集于一身，可以循環往復的檢測和顯示多路信號。
蘇州迅鵬溫度巡檢儀配合各類傳感器、變送器，不僅可以檢測溫度，也可檢測壓力、液位、流量、重量等工業過程參數及報警控制、變送輸出、數據采集和通訊。迅鵬溫度巡檢儀適合應用于信號點多、但變化不是很快或者響應速度要求不高的民用場合，如通訊機房、辦公室、車間、倉庫、醫院、檔案館、冷庫、試驗設備、暖通空調、農業養殖等環境的溫度、濕度測量，或工業現場、醫療、食品、水電、水利等行業的溫度、壓力、液位測量等。

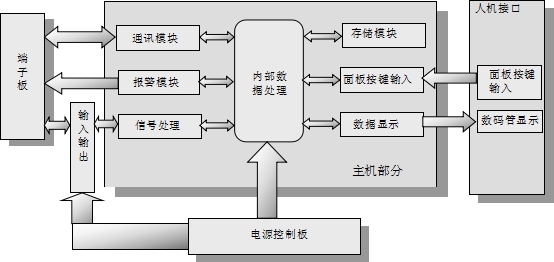

溫度巡檢儀基本功能原理圖如下：
安裝使用步驟本節簡要地說明儀表到貨后，從開箱、安裝、接線直到能夠正常運行的一系列操作步驟。
開箱：檢查外箱是否有破損、附件是否齊全。
安裝：注意開孔的尺寸、支架的安裝。
接線：請勿帶電操作，請使用屏蔽雙絞線屏蔽層單點接地，遠離強電強磁。
供電：注意供電電壓的正負以及大小。
參數：注意信號類型以及對應的量程設置。
投運：使用過程中，非專業人士請勿更改組態與接線。
將電源切斷，儀表即停止工作。
安裝與接線
為保證儀表正常工作，必須將儀表安裝在儀表盤上。儀表使用環境必須嚴格參照說明書，否則會影響儀表的正常使用，也關系到維修及校驗工作的進行。
信號線的連接
☆☆☆具體接線以溫度巡檢儀說明書為準

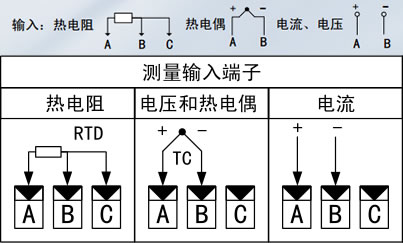

迅鵬溫度巡檢儀的信號接線如下圖所示：
輸入信號：(可混合輸入)
熱電偶: K／S／R／B／N／E／J／T；冷端溫度自動補償范圍0～60℃，補償準確度±2℃，接線如上圖所示。
熱電阻：Pt100／Cu100／Cu50／BA1／BA2／G53；引線電阻補償范圍≤50Ω，熱電阻接線時A/B/C三個端子必須都要接上，B/C端子可以短接，C端子數目不夠時，通道可以共用，接線如上圖所示。
直流電壓：0～5V、1～5V；0～10V，接入信號時需注意正負極端子，接線如上圖所示。
直流電流：4~20mA／0~10mA／0~20mA，接入信號時需注意正負極端子，接線如上圖所示。
☆注：儀表的各輸入通道間不隔離，不適用于通道間有共模電壓的應用現場，有共模電壓的應用現場請參考公眾號文章知識信號隔離器的應用，一文輕松搞定。

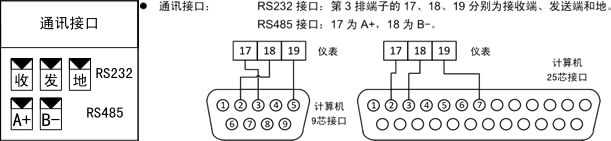

RS-485通訊線的連接

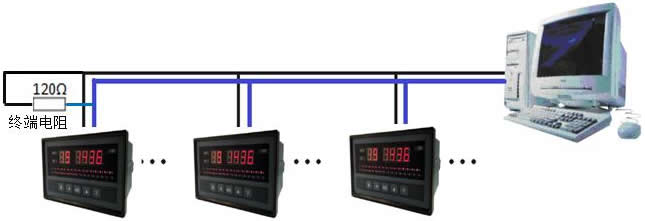

通訊線請使用屏蔽雙絞線，波特率為19200bps以上時，通訊線長度不能超過1000米。在通訊線長度大于100米的條件下進行通訊時，為減小反射和回波，必須增加阻值為120歐姆的終端匹配電阻，終端匹配電阻應加在RS-485通訊線的最遠兩端。
RS-232C通訊線的連接
通訊線請使用雙絞線制作，通訊線長度不能超過10米。
常見問題
以下列出了溫度巡檢儀可能出現的故障，可根據故障類型找到相應的排除方法。
溫度巡檢儀常見的故障分析（舉例說明）：

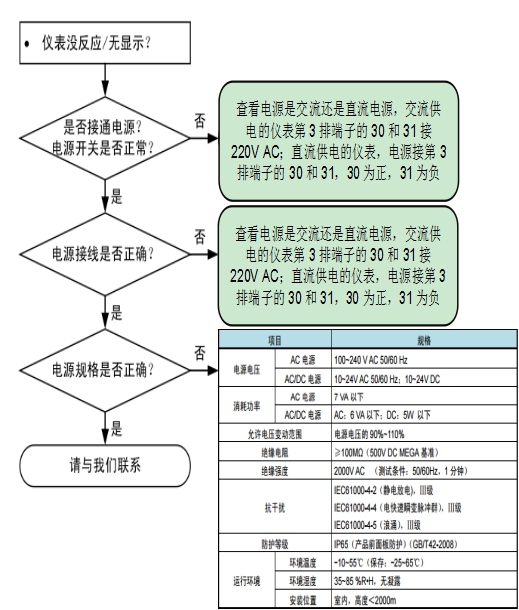

1.故障現象：數碼管無顯示
排除方法：用萬用表測量記錄儀的220VAC端子（位置），檢查電源線是否擰緊、電源是否接通、電壓是否正常。
2. 故障現象：信號數據顯示錯誤
排除方法：
a. 接線問題：檢查輸入信號線的連接是否正確。
b. 參數問題：信號來源、信號類型、量程參數、信號切除、線性修正，這些參數設置及相關項都可能引起數 據顯示誤差及錯誤。請仔細檢查參數是否正確。
c. 若上述都無問題，則可能是使用時間過久或環境因素導致元器件老化、失效等，可寄回我司維修并重新標定。
3. 故障現象：無法進行正確的通訊
排除方法：
硬件原因：通訊線連接是否正確、通訊線或電腦串口有否損壞等
參數原因：檢查通訊參數設置是否正確。
檢查儀表通訊參數設置是否與上位機通訊軟件設置一致
Ad（Ad）—— 儀表通訊地址，設置范圍 0~99，出廠默認值為 1
bd（bd）—— 通訊速率選擇，可選 2400、4800、9600、19200(bps) 4種
再根據操作說明上提供的通訊規約，設置數字格式等通訊參數，具體詳見通訊規約
4.故障現象：儀表接好電源后面板數碼管不顯示，繼電器也不動作
5.故障現象：輸入信號異常

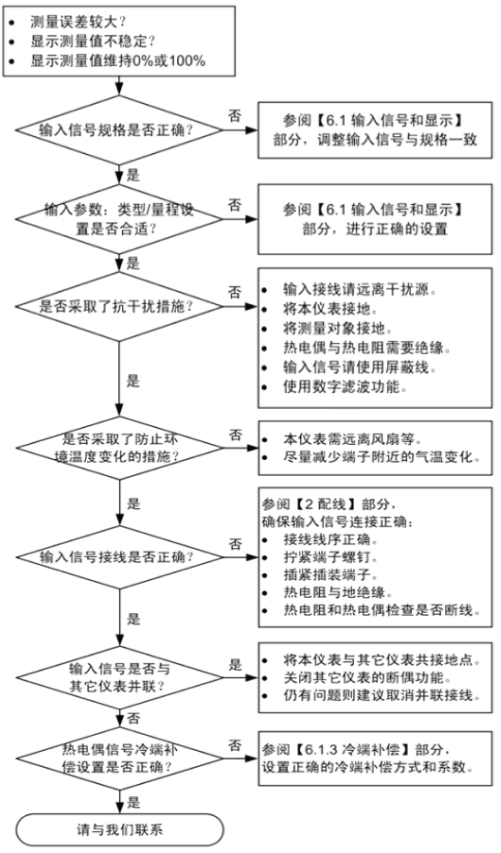

6.故障現象：接好電源以及信號后儀表顯示不是正常數值，顯示O.L/-O.L或者其他數值，輸入信號進入后顯示值不變化。
儀表顯示O.L/-O.L或者其他數值，代表輸入通道故障，一般情況是輸入信號的接線，重新檢查接線即可，如果還是同樣現象，再檢查輸入通道信號選擇即可。
7.故障現象：溫度巡檢儀接入PT100熱電阻信號以及4-20mA電流信號，以及0-10Vdc電壓信號時，在測量體附近有大電流時（比如配電柜中）溫度巡檢儀數值會突然變大，然后2-3S后測量數值正常。
數值跳動說明現場有電磁干擾，小信號抗干擾能力較差，需要使用帶屏蔽層的雙絞線屏蔽相應的信號干擾。

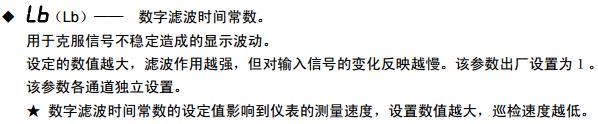

也可以通過儀表軟件參數Lb來克服信號不穩定造成的波動，Lb參數是各通道獨立設定數字濾波時間常數，提高顯示穩定性。
8.故障現象：溫度巡檢儀接入熱電阻信號或熱電偶信號時，顯示的數值比正常的數值大10倍，小點錯位。

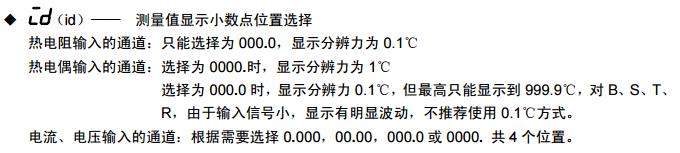

熱電阻顯示分辨力為 0.1℃，熱電偶顯示分辨力可通過參數設置為1℃或0.1℃。（各通道獨立設置），需要按照說明書設置溫度顯示值的分辨力。
9.故障現象：正常運行中出現故障，各個通道的溫度顯示混亂。
此時應將所有通道拆除，從第一路通道重新開始接入，一路一路接入，進而排查出某一個通道或某幾個通道的輸入信號出現故障，更換新的溫度傳感器即可

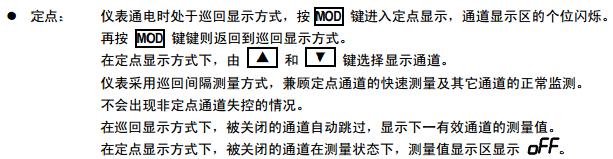

10.故障現象：接入信號正常，上電顯示正常，巡檢正常，但是面板按鍵不起作用，無法進入定點模式。
首先檢查面板的按鍵是否錯位，按鍵的頂針脫落導致的機械型故障，拆開顯示面板查看即可。
其次排除按鍵的機械型故障后，按鍵還是無法進入定點模式，可確認為儀表操作程序異常，需返廠進行檢測確認。
巡檢方式：手動和自動兩種巡檢方式，也可定點顯示，可通過按鍵切換選擇。
11.故障現象：定制的通道數比實際巡檢顯示的通道少或者多（舉例：定制8通道，實際顯示只有7通道）
首先確認儀表的公共組態參數CH設置-通道數,設置范圍從 1 到定貨通道數。多余的通道將不參與巡回顯示。

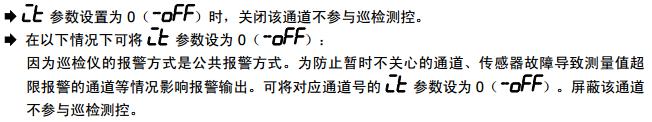

再檢查輸入信號選擇it參數，是否有通道設置成0（ -OFF ）當設置成0（ -OFF ）時，表示該通道不參與巡檢測控。
12.故障現象：有部分通道顯示的溫度值跟實際溫度相差較大，排除溫度傳感器的故障。

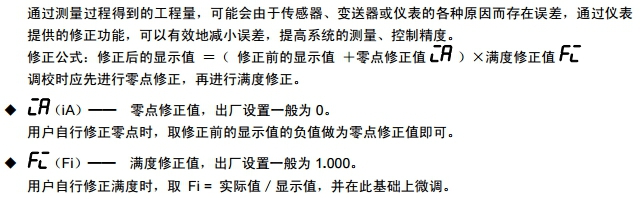

13.故障現象：需要監控通道的數值達到一定的數值，設定報警設置值，但是通道顯示值達到設定值，輸出的繼電器卻不動作。

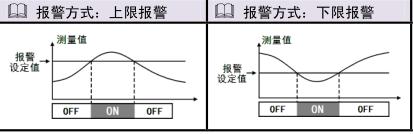

檢查儀表的報警方式，是上限H還是下限L，因為兩者報警的方式不同 ，選擇相應的報警方式H 表示上限報警，L 表示下限報警。
報警指示燈有3種狀態
① 不亮：表示該通道處于非報警狀態。
② 閃爍：表示該通道從非報警狀態進入報警狀態，并且未自動延時確認或面板按鍵確認。
③ 亮：表示該通道處于報警狀態，且已確認。

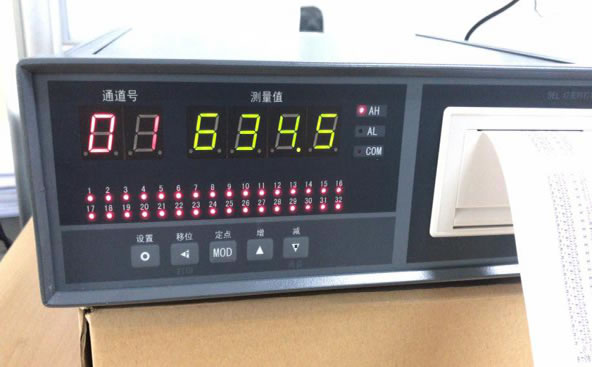

14.故障現象：連接的打印機無法正常打印數據，或者打印的數據不準確比如時間錯誤。
排除方法：

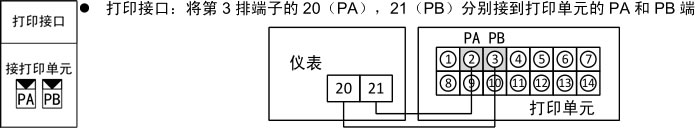

硬件原因：檢查打印接口線連接是否正確、打印串口有否損壞等

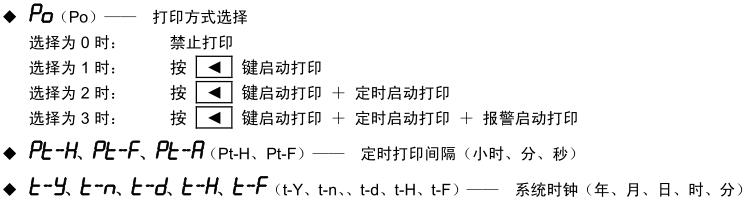

參數原因：檢查打印參數設置是否正確。
檢查儀表打印方式參數設置是何種模式，以及打印間隔和系統時鐘設置是否正確
