這是一臺功能強大而操作簡易的電容式油水界面變送器，由于使用了自行設計的特殊芯片和獨特的動態求和算法，實現了射頻電容式界面自識別；實現了射頻電容式界面高度簡易轉換；從而實現了界面信號的實用變送遠傳，充分體現了我公司與時俱進的創新精神與能力！它把界面高度轉換成對應的 4~20mA （十級）變送信號，供遠傳處理或組成系統，適用于介電常數小于3.5的各種油類（例如原油、重油等）與水之間的界面高度測控。特別適用于石油、石化、食品等行業。

二.主要技術指標

◆ 工作電源：AC220V±10% 或 DC24V
◆ 功耗： < 3W
◆ 響應延時：< 2～3秒
◆ 工作環境溫度： -20~45℃
◆ 探極工作（介質）溫度： 普通型： -20～60℃
                                  中溫型： -40～100℃
◆ 介質壓力： 壓力型≤3MPa（其余型號為常壓）
◆ 輸出方式：　4～20mA變送信號（十級）
◆ 負載能力： 600歐姆
◆ 檢測范圍： 11000p
◆ 傳感器防護等級：IP65
◆ 精度：±10%F.S

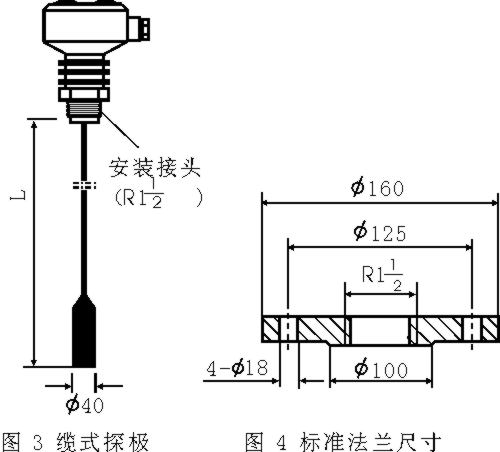

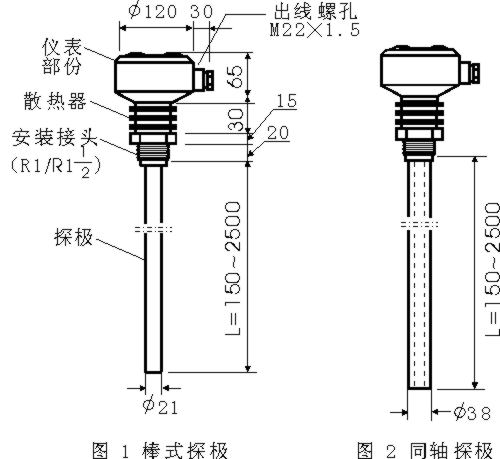

三、探極形式及外形

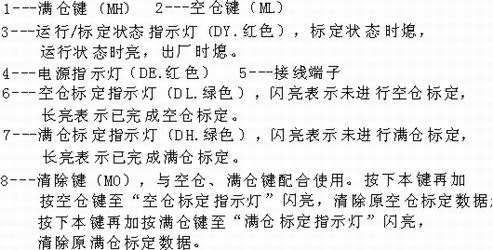

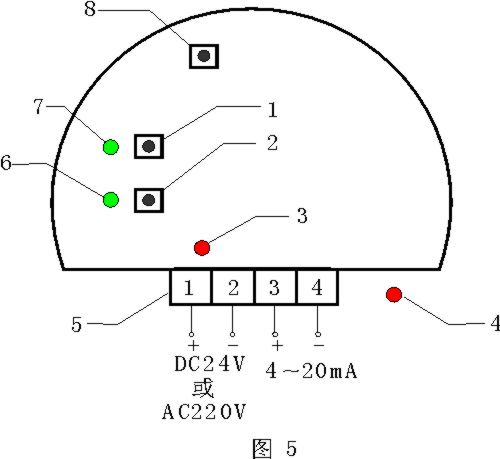

四、端子圖和元件分布及其功能

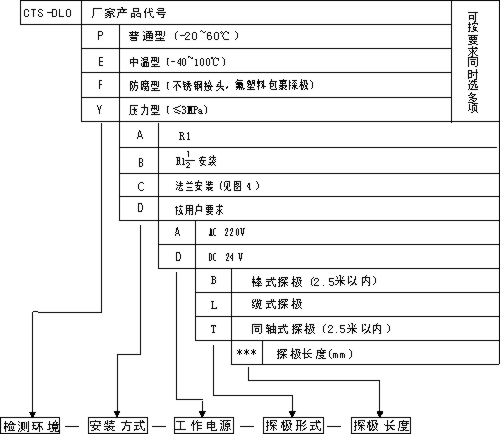

五、型號含義

六、選型舉例

    例1：使用要求：介質常溫、常壓；R1 安裝；電源AC220V；棒式探極，長1米。
            對應型號：CTS-DLO-P-B-A-B-1000
    例2：使用要求：介質溫度≤90℃；介質壓力≤3MPa；防腐蝕；法蘭安裝；電源 DC24V；探極長5米。
            對應型號：CTS-DLO-EYF-C-D-L-5000

七、選型注意事項

　　1. 本界面變送器探極長度可根據現場需要選擇，應稍短于料倉高度；小于2.5米時應選用棒式
            探極，超過此長度應選用纜式探極。
      2. 非金屬料倉需加輔助探極，或選用同軸探極。
      3. 我公司提供選型咨詢服務；特殊情況可按用戶要求供貨。

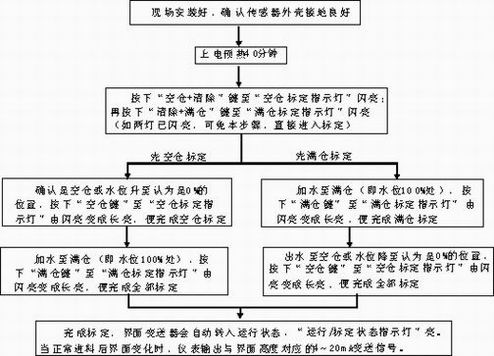

八、投運方法

    本界面變送器必須用水（不能用油水混和物）作物料，進行空倉和滿倉兩次標定以后才能正常運行，可先標定空倉，再標定滿倉，也可先標定滿倉，再標定空倉，過程如下：

附標定清除法：如果進行了不滿意的標定，想清除，可按下“清除+空倉”鍵至“空倉標定指示燈”
閃亮，清除原空倉標定數據；按下“清除+滿倉”鍵至“滿倉標定指示燈”閃亮，
清除原滿倉標定數據。


九、 使用技巧及注意事項

        1. 本界面變送器應在倉頂安裝，探極垂直伸進倉內，外殼地線標志處要可靠連接地網。
        2. 界面變送器從一個料倉換到另一個料倉使用，需按第八項所述方法重新投運。



十、 檢驗方法

     1. 把界面變送器放在桌上，在端子3、4 處接上毫安表，上電預熱10分鐘。
      2. 按下“清除+空倉”鍵至“空倉標定指示燈”閃亮；再按下“清除+滿倉”鍵至“滿倉標定
           指示燈”閃亮。
      3. 按下“空倉鍵”至“空倉標定指示燈”變長亮，
      4. 用手握住探極不放，同時按下“滿倉鍵”至“滿倉標定指示燈”變長亮。此時輸出電流約為
           20mA 。放開握住探極的手，電流約4mA。——界面變送器功能正常。
      5. 按下“清除+空倉”鍵至“空倉標定指示燈”閃亮；再按下“清除+滿倉”鍵至“滿倉標定
           指示燈”閃亮，清除原標定數據。斷電，準備到現場使用。
