五個步驟搞定3051變送器安裝與調試

羅斯蒙特3051壓力變送器在我國各行業均有使用，力科儀表總結安裝調試羅斯蒙特3051壓力變送器的經驗分享給大家，通過安裝變送器、 設置跳線、 接線通電、 參數設置和量程調整五個步驟搞定3051變送器安裝與調試。

羅斯蒙特提出的安全警示
羅斯蒙特在安裝3051壓力變送器的技術文檔中對安全操作做出規定，需要大家在施工中嚴格遵循規范，文檔中的原文如下：
1、爆炸可能會導致死亡或者重傷：
變送器在爆炸性環境下安裝必須符合地方、國家和國際的相關標準、規范以及準則。請查閱羅斯蒙特 3051產品參考手冊的防爆章節(Approvals section)所列與安全安裝相關的限定條款。
• 當在爆炸性氣體環境下連接HART手操器之前，應確保回路中儀表的安裝符合本質安全或非易燃現場接線的準則。
• 通電時，不得在爆炸性/易燃性環境下拆卸變送器表蓋。

2、觸電會導致死亡或者重傷：
• 應避免與引線或接線端子相接觸。引線上可能存在的高壓會引起觸電。本產品關鍵零部件是膜頭，請注意在安裝及使用過程中不要損傷。

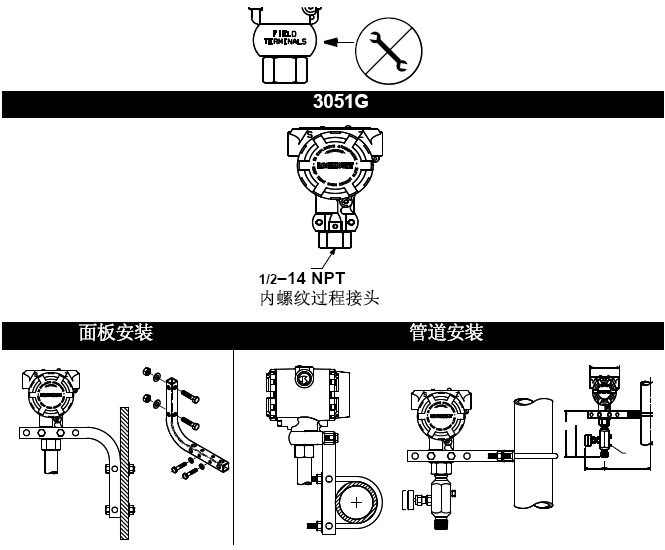

步驟 1：安裝羅斯蒙特3051壓力變送器
①不要直接在壓力變送器電子外殼上施加轉矩。為了避免外殼損壞，只可以在六角形的過程接頭上施加轉矩。



壓力變送器測量液體壓力時安裝要求                                          壓力變送器測量氣體壓力時的安裝要求
①將分流接頭安裝于管道側面。                                                 ①將分流接頭安裝于管道的側面或頂部。
②將羅斯蒙特3051壓力變送器安裝在分流接頭的側面或底部。    ②將羅斯蒙特3051壓力變送器安裝在分流接頭水平位置或頂部。


壓力變送器測量蒸汽壓力時的安裝要求
①將分流接頭安裝于管道側面。
②將羅斯蒙特3051壓力變送器安裝在分流接頭的側面或底部。
③將引壓管內充滿冷卻水。

表壓壓力變送器的方向
低壓側壓力口（大氣壓參考端）位于表壓壓力變送器的脖頸處，在電子外殼的后面。此壓力口的通道位于外殼和壓力傳感器之間，在變送器上360度環繞。 (見圖 1.) 保持通道的暢通, 包括但不限于由于安裝變送器時產生的噴漆，灰塵和潤滑脂，以至于保證過程通暢.表壓壓力變送器低壓側的壓力口

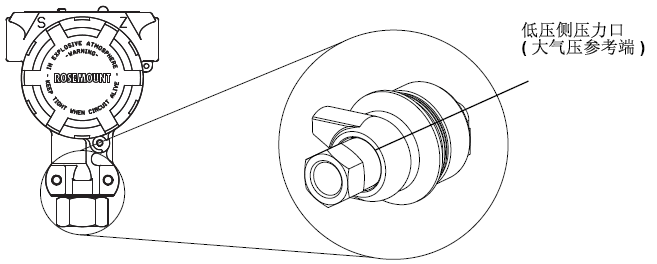

圖1   表壓壓力變送器低壓側的壓力口

步驟 2：設定跳線
如果沒有安裝報警(alarm)或寫保護(securit)的跳線，變送器會按照默認的方式進行工作，即報警設定在high，寫保護設定在off。
①如果變送器已經安裝，確保回路的安全，然后關閉電源。
②拆下與接線端子相對一側的表蓋。注意：不要帶電在爆炸性氣體環境下拆卸變送器。
③重新設置跳線。不要接觸導線和接線端子。跳線在變送器的位置以及ON和OFF的位置參見圖2。
④重新安裝變送器的表蓋。為了符合防爆的要求，表蓋必須擰到底。

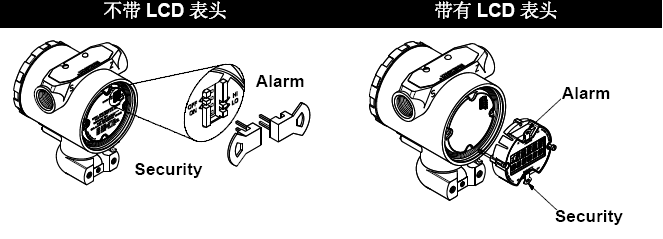

圖2   3051G變送器電子線路板

步驟 3：羅斯蒙特3051壓力變送器接線通電
按照下列步驟進行接線：
①拆下標記“FIELD TERMINALS”電子外殼。
②將正極導線接到 “PWR/COMM+” 接線端子上，負極導線接到 “–”接線端子上。注意不得將帶電信號線與測試端子(test)相連，因通電將損壞測試線路中的測試二極管。應使用屏蔽的雙絞線以獲得最佳的測量效果。為了保證正確通訊，應使用24AWG或更高的電纜線，但是不要超過5000英尺(1500米)。
③用導管塞將變送器殼體上未使用的導管接口密封。
④如果可以，安裝接線時使用一個滴水環管。使滴水環管的底部低于導管連接口和變送器殼體。
⑤重新擰上表蓋圖3為3051G變送器供電及與HART手操器通訊的接線圖。

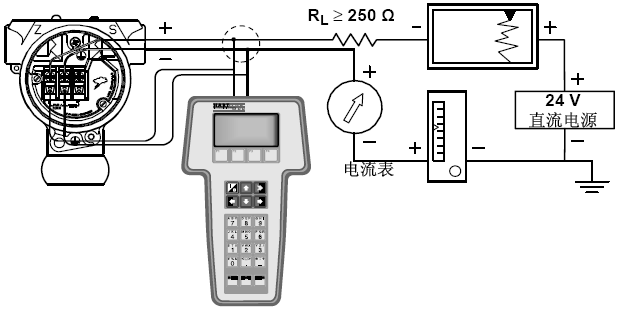

圖3   接線原理圖(4–20mA 變送器)

電源
直流電源的波動應該小于2%。總的負載電阻等于信號線電阻，顯示儀表、指示儀以及相關部件的負載電阻的總和。應注意，若使用本質安全柵，則安全柵的電阻必須計入其中。回路最大電阻=43.5(電源電壓–10.5)

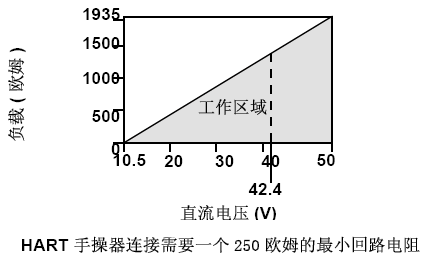

圖4     負載極限 (4-20mA 變送器)

步驟 4: 參數設置

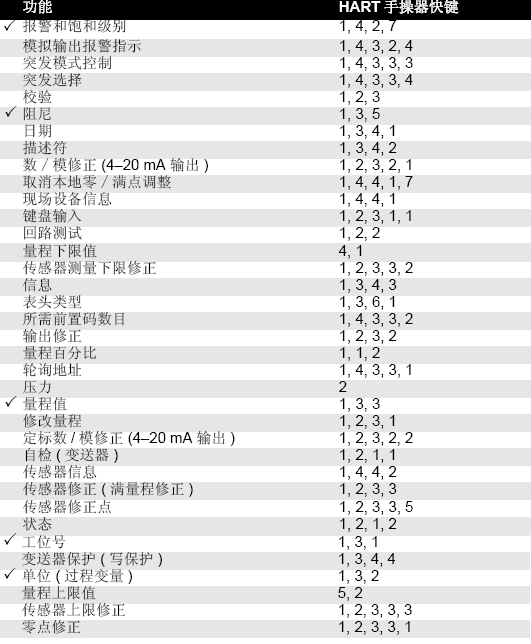

有記號(√) 標記的為基本的設置參數。作為配置和啟動過程的一部分，這些參數必須設定。



步驟 5:：量程調整
注意：羅斯蒙特公司(Rosemount Inc.)出廠的變送器已完全按照用戶要求或按照默認的滿量程進行了校驗。

零點修正

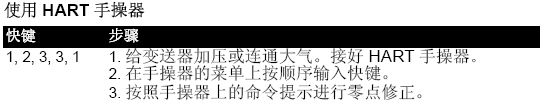

零點修正是用來補償安裝位置影響的單點調節方式。如果零點的偏移量不超過實際零點的3%，按照下述“使用HART手操器”的指導進行操作；如果超過3%，按照下述“使用變送器的零點調節按鈕”的指導進行操作。



使用變送器零點調節按鈕快鍵步驟
①松開電子殼體上防爆牌的螺釘，旋轉防爆牌，露出零點調節按鈕。
②給變送器加壓，壓力值等于4mA輸出對應的壓力值。
③按下零點調節按鈕2秒鐘，檢查輸出是否變成4mA。帶有表頭的變送器會顯示“ZERO PASS”。

進行到這個步驟，羅斯蒙特3051壓力變送器的安裝和調試就完成了。但廠家技術文檔中還提到了產品認證，這是提醒大家要注意檢查變送器銘牌上關于認證的信息，避免危險工況使用了不適宜的認證產品，而引發安全事故。

在歐洲產品認證很常見，大家可參閱本站提供的《出口歐洲防爆儀表獲IECEx和ATEX雙認證有利于簡化出口程序》文章，對防爆認證加深了解。羅斯蒙特3051壓力變送器同樣提供了各種使用認證，以滿足不同防爆工況的使用要求。

羅斯蒙特3051壓力變送器危險場所的使用認證
北美認證-廠家互檢 (FM)
[E5] 隔爆認證適用于認證等級的第一級，第一部分，B、C和D組； 防塵防燃認證適用于第二級，第一部分，E、F和G組；第三級，第一部分，室內和室外(NEMA 4X) 危險場所；工廠密封。
[I5] 本質安全認證適用于認證等級的第一級，第一部分，A、B、C和D組；第二級，第一部分，E、F和G組；若按照羅斯蒙特圖紙3031-1019進行連接，適合于第三級，第一部分；非易燃性認證適用于 第一級，第二部分，A、B和C和D組。實體參量請參閱受控圖紙3031-1019

中國國家質量技術監督局認證
[E3] 中國防燃認證
       國家級儀器儀表防爆安全監督檢驗站 (NEPSI)
       電子儀器組別 IIB+H2;
       溫度等級T3~T5
       防護類型: 防燃 - Ex d
[I3] 中國本質安全認證
       國家級儀器儀表防爆安全監督檢驗站(NEPSI)
       電子儀器組別 IIC;
       溫度等級 T3/T4
       防護類型: Exia IIC T3/T4

組合認證當指定了防爆類型時，必須提供不銹鋼的防爆認證銘牌。一旦一個帶著標有多種防爆功能銘牌的變送器安裝之后，就不能重新安裝而用于其它防爆場合。永久的標記這些防爆銘牌，以便同沒有應用的防爆功能區分開來。
