手持式超聲波流量計怎樣與計算機通訊：
手持式超聲波流量計是金湖力科儀表有限公司主機的產品之一，可以在野外等無電源的場所，不需要斷管即可測量管道內部流量，在測量管道流量后，如需對所測參數進行監測或分析，可將手持式超聲波流量計內部存儲器中存儲的數據上傳至計算機中，數據通訊設置如下：
一、手持式主機機內菜單設置：
1、 按ON開機，手持式超聲波流量計進入自檢。（按OFF關機）
2、 進入通訊菜單操作：按MENU，再按數字5、0，進入M50菜單（數據定時輸出選項），原機出廠默認為“關OFF”，這時測量的數據是不會存入機內內存的，如想要將現場測量的數據拿回來上傳到電腦中進行保存，M50菜單就要選擇為“開ON”（這個設置要在現場測量前就設置好，這樣開始測量時數據就可以保存下來。您也可以在儀表測量正常后再設置為“開ON”，這樣您所保存的數值就跳過的自檢，所有數據都是儀表工作正常時候的數據。又或者進入M51菜單進行規定時間段內的數據記錄，M51菜單功能設置下面會講到）。
3、 在M50菜單，按ENT，再按上▲/+或下▼/選定“開ON”，再按ENT，這樣就將數據定時輸出選項選擇為“開ON”。選擇了“開ON”，主機就會對測量的數據進行記錄保存了。
4、 M50選擇為“開ON”后菜單會自動進入下一級“選擇輸出選項”，里面有1-11項要進行選定的輸出選項，分別有日期時間、系統狀態、當前窗口、瞬時流量、瞬時流速、凈累積量、正累積量、負累積量、信號強度質量、工作計時器、今日累積流量等數據，如需上述的數據進行保存，按上▲/+或下▼/選定“開ON”就可以，如不需要進行保存的，就按上▲/+或下▼/選定“關OFF”。
5、 按上▲/+或下▼/進入M51菜單（定時輸出時間），設置“開始時間”**/**/**(時/分/秒)、“間隔時間”**/**/**(時/分/秒)及“持續時間”**/**/**(時/分/秒)，如要一開機就將數據存入內存，就只設置間隔時間就可以（或不設置，出廠默認為5秒采樣一次）。
6、 按上▲/+或下▼/進入M52菜單（輸出數據流向控制），可選擇0、輸出至RS232 1、存入機內緩存2、緩存＝＞RS232 3、清除內置緩存。
“1、存入機內緩存”：將測量數據存入主機內置內存中
“2、緩存＝＞RS232”：主機與電腦相連后，選這一個選項，會自動將內存數據上傳至電腦進行保存、瀏覽或打印。
“3、清除內置緩存”：將主機內置內存數據清除掉。
7、按上▲/+或下▼/進入M53菜單（緩存瀏覽器），按ENT可以先進行緩存內所保存的數據進行瀏覽。

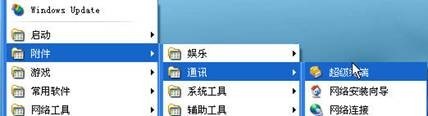

二、主機與計算機進行連接：
出現“連接描述”窗口，輸入一個您要起的名稱后再點擊“確定”按鈕：
跳出“連接到”窗口，選擇“連接時使用”的“COM1”或“COM2”等，再點擊“確定”按鈕，跳出“COM1或COM2屬性”窗口：
進行接口屬性設置：“每秒位數”（波特率），選擇與流量計主機M62相同的波特率，“數據位”為“8”，“奇偶校驗位”為“無”，“停止位”為“1”,“數據流向控制”選“無”，完后點擊“確定”按鈕完成設置。
最后在索尼卡儀表的超級終端里－屬性－設置－ASCII碼設置－勾選：
| 命 令 |
命令意義
|
數據格式
|
|
DQD(cr)注0
|
返回每天瞬時流量
|
±d.ddddddE±dd(cr) 注1
|
| DQH(cr) |
返回每小時瞬時流量
|
±d.ddddddE±dd(cr)
|
|
DQM(cr)
|
返回每分瞬時流量
|
±d.ddddddE±dd(cr)
|
|
DQS(cr)
|
返回每秒瞬時流量
|
±d.ddddddE±dd(cr)
|
|
DV(cr)
|
返回瞬時流速
|
±d.ddddddE±dd(cr)
|
|
DI+(cr)
|
返回正累積量
|
±dddddddE±d(cr)注2
|
|
DI-(cr)
|
返回負累積量
|
±dddddddE±d(cr)
|
|
DIN(cr)
|
返回凈累積量
|
±dddddddE±d(cr)
|
|
DIE(cr)
|
返回熱量累積量
|
±dddddddE±d(cr)
|
|
DIE+(cr)
|
返回正熱量累積量
|
±dddddddE±d(cr)
|
|
DIE-(cr)
|
返回負熱量累積量
|
±dddddddE±d(cr)
|
|
DIT(cr)
|
返回今天凈累積流量
|
±dddddddE±d(cr)
|
|
DIM(cr)
|
返回本月凈累積流量
|
±dddddddE±d(cr)
|
|
DIY(cr)
|
返回今年凈累積流量
|
±dddddddE±d(cr)
|
|
DID(cr)
|
返回儀器標識碼（地址碼）
|
ddddd(cr) 5位長
|
|
E(cr)
|
返回每秒瞬時熱流量
|
±d.ddddddE±dd(cr)
|
|
DL(cr)
|
返回信號強度
|
UP:dd.d,DN:dd.d,Q=dd(cr)
|
|
DS(cr)
|
返回模擬輸出AO的百分比值
|
±d.ddddddE±dd(cr)
|
|
DC(cr)
|
返回當前錯誤代碼
|
注3
|
|
DA(cr)
|
OCT或RELAY報警號
|
TR:s,RL:s(cr)注4
|
|
DT(cr)
|
當前日期及時間
|
yy-mm-dd,hh:mm:ss(cr)
|
|
Time@TDS1=(cr)
|
設定日時間yy-mm-dd,hh:mm:ss
|
|
|
M@(cr)
|
發往手持流量計模擬鍵值@
|
M@(cr)注5
|
|
LCD(cr)
|
返回當前LCD顯示器顯示內容
|
|
|
LOCK0(cr)
|
開鎖（新加指令）
|
與原密碼無關
|
|
LOCK1(cr)
|
上鎖（新加指令）
|
|
|
MENUXX(cr)
|
顯示直接跳到窗口XX
|
|
|
LANGUAGEX(cr)
|
選擇界面語言
|
X=0 英語,1簡體中文
2 意大利,如果有的話
3 朝鮮語,如果有的話
4 法語，如果有的話
5 德語，如果有的話
6 西班牙語，如果存在
|
|
BUADRATEX(cr)
|
改變波特率（數據位＝8，無效驗，停止位＝1）
|
X=0~7, 分別對應19200,14400,9600,4800,2400,1200,600,300
|
|
C1(cr)
|
OCT吸合
|
|
|
C0(cr)
|
OCT斷開
|
|
|
R1(cr)
|
繼電器RELAY吸合
|
|
|
R0(cr)
|
繼電器RELAY斷開
|
|
|
FOdddd(cr)
|
使頻率輸出以n值輸出
|
Fdddd(cr)(lf)
|
|
Aoa(cr)
|
使電流環輸出電流值a
|
AOa(cr)(lf)注6
|
|
BA1(cr)
|
返回溫度T1的電阻值
|
±d.ddddddE±dd(cr)(lf)
|
|
BA2(cr)
|
返回溫度T2的電阻值
|
±d.ddddddE±dd(cr)(lf)
|
|
BA3(cr)
|
返回AI3的電流數 （0~20mA）
|
±d.ddddddE±dd(cr)(lf)
|
|
BA4(cr)
|
返回AI4的電流數 （0~20mA）
|
±d.ddddddE±dd(cr)(lf)
|
|
BA5(cr)
|
返回AI5的電流數 （0~20mA）
|
±d.ddddddE±dd(cr)(lf)
|
|
AI1(cr)
|
返回溫度輸入T1值(溫度)
|
±d.ddddddE±dd(cr)(lf)
|
|
AI2(cr)
|
返回溫度輸入T2值(溫度)
|
±d.ddddddE±dd(cr)(lf)
|
|
AI3(cr)
|
返回模擬輸入AI3值(溫度壓力等)
|
±d.ddddddE±dd(cr)(lf)
|
|
AI4(cr)
|
返回模擬輸入AI4值(溫度壓力等)
|
±d.ddddddE±dd(cr)(lf)
|
|
AI5(cr)
|
返回模擬輸入AI5值(溫度壓力等)
|
±d.ddddddE±dd(cr)(lf)
|
|
ESN(cr)
|
返回電子序列號
|
dddddddt(cr)(lf)注7
|
|
N
|
單字節地址組網命令前綴
|
注8
|
|
W
|
數字串地址組網命令前綴
|
注8
|
|
P
|
帶校驗回傳命令前綴
|
|
|
&
|
命令“加”功能符號，多個基本命令形成一個復合命令，一次傳送
|
所加字符長度不超過253字節
|
|
RING(cr)(lf)
|
調制解調器請求握手命令
|
ATA(CR)(lf)
|
|
OK(cr)
|
調制解調器應答信號
|
無輸出，
|
|
|
流量計請求握手信號
|
AT(CR)(LF)
|
|
GA(cr)
|
GSM短信息通信專用命令Ａ注９
|
注９
|
|
GB(cr)
|
GSM短信息通信專用命令Ｂ注９
|
注９
|
|
GC(cr)
|
GSM短信息通信專用命令Ｃ
|
注９
|
