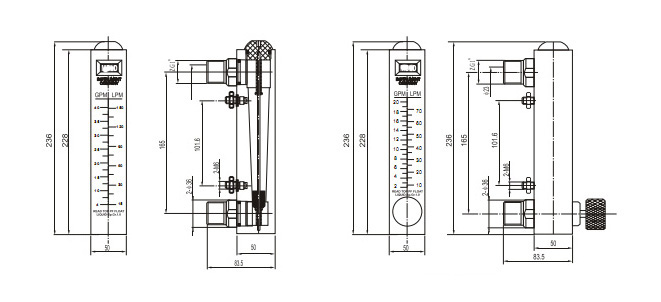

面板式流量計的結構與安裝

面板式流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形管及其在內可以上下移動的浮子。當流體自下而上流經錐形管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。面板式流量計主要組成浮球、導桿、本體、外接等制成，有較好的耐腐性能，產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點，面板式有機玻璃轉子流量計可廣泛應用于凈水設備、化工、環保、石油、醫藥、食品等工業部門。還可用于實驗室等科學研究。
