一種測量流速、面積運算法的明渠流量計

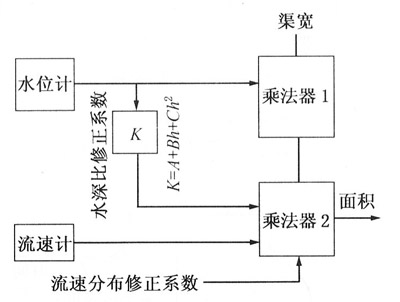

對矩形、梯形等斷面一定的明渠，利用水位測量可以求出水流的截面積。把壹臺或幾臺電磁流量計流速儀安裝在水路中，預先測量出流速儀得到的流速值和整個渠道的平均流速之間的流速分布修正系數及水深變化對流速的修正值。然后將渠寬、水深、平均流速修正系數和流速計所測量的流速值由計算機做乘法運算即可求出流量，如下圖為測量的原理框圖。

明渠中大多是紊流的流速分布狀態，沿其鉛垂線的速度分布情況和圓管道紊流速度分布的一半基本是一樣。按指數方程(1—21)在(O，h)范圍內積分，除以渠深h，得到垂線的平均流速，并可求得垂線流速分布系數k。



明渠的n值大約在4～8，所以，k1，k2在0.8～0.88左右，k在0．64～0．8左右。也可求出平均流速點大約在0.6倍水深和0.2倍渠寬水平的坐標位置上，這與標準的水力測流的明渠一點法相一致。還必須考慮到，一般流速計是固定安裝在渠道中，由于渠道的水位變化，流量測量必須對流速計所處的水深進行修正。



把電磁流速計測量的點流速、流速修正系數和壓阻式、超聲式或電容式水位計測量的水位信號以及渠寬的數值輸入單片機，通過運算可以求得流量值。本測量系統具有不存在水頭損失，渠道修整容易，成本低的優點，但是系數的驗證和測試比較麻煩。
